Насос-автомат Джилекс Джамбо 70/50 П-24

Джамбо 70/50 П-24 – автоматическая водоподъемная установка на основе самовсасывающего электронасоса.

Описание

Джамбо 70/50 П-24 представляет собой насосную станцию — «насос-автомат» — с встроенным эжектором. Система автоматически включается и выключается по мере расходования воды потребителями, поддерживая необходимое давление в системе водоснабжения.

Конструкция

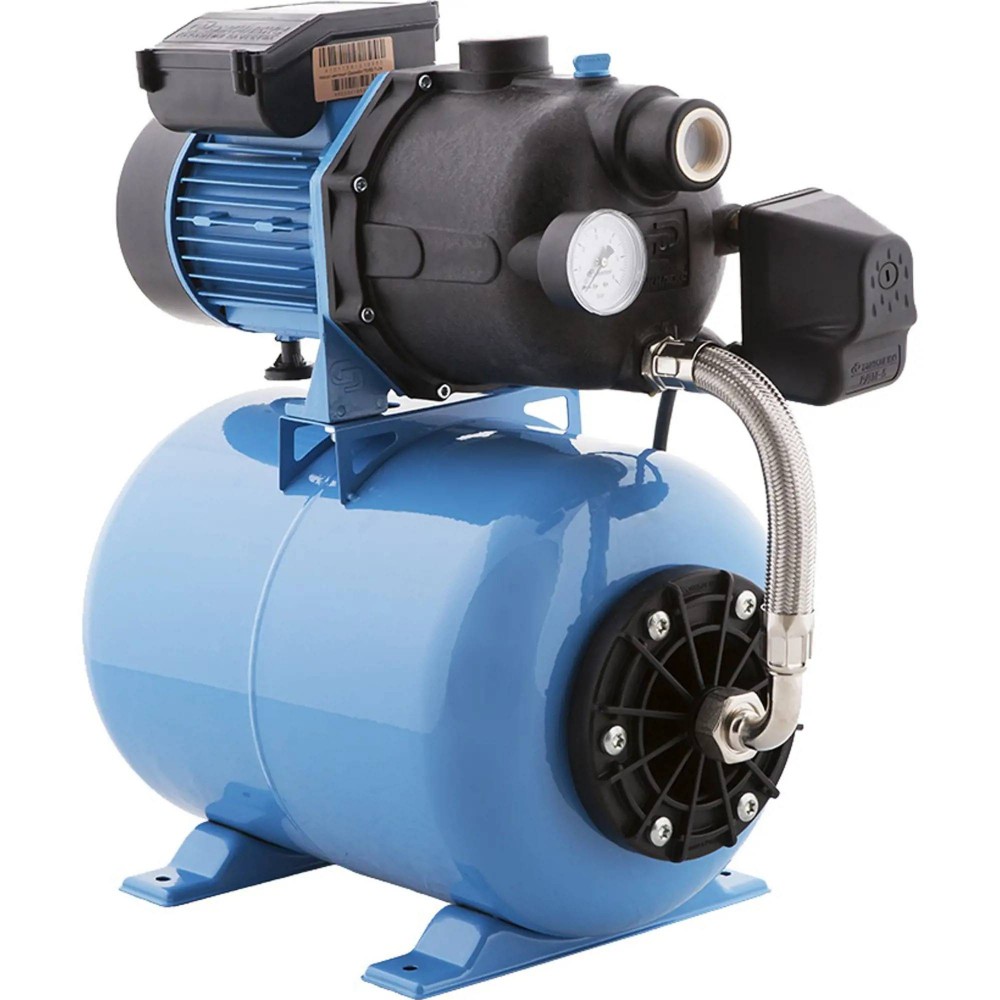

Насосная станция укомплектована поверхностным самовсасывающим электронасосом, горизонтальным гидроаккумулятором емкостью 24 литра, реле давления, манометром, соединительной арматурой и электрошнуром с вилкой.
Насос состоит из двух основных частей — насосной части и электродвигателя, которые крепятся на переходном фланце.
Корпус насоса выполнен из стеклонаполненного полипропилена с закладными резьбовыми деталями из латуни, а рабочее колесо и проточный блок — из износостойких пластических материалов.
Алюминиевый переходной фланец со стороны насосной части отделен от контакта с водой пластмассовой крышкой.
Графито-керамические торцевые самовсасывающиеся уплотнения предотвращают возможность внешней утечки из насосной части.
Асинхронный короткозамкнутый электродвигатель включает в себя статор, подшипниковые щиты, короткозамкнутый ротор и коробку выводов.
Статор электродвигателя защищен термопротектором и охлаждается вентилятором.

Отличительные особенности

• автоматическое управление по давлению
• встроенный внутренний эжектор
• бесперебойное водоснабжение
• защита электродвигателя
• износостойкие материалы
• длительный срок службы
• современный дизайн

Преимущества

Насосная станция сочетает в себе практичность насосов, обладающих самовсасывающей способностью, с достоинствами центробежных насосов, что создает оптимальные условия всасывания на входе в насос и обеспечивает высокое давление на выходе. В результате снижаются требования к чистоте перекачиваемой воды и наличию в ней растворенных газов.

Монтаж

Все электромонтажные работы (установка розетки, подключение к питающей электросети, заземление и т.п.) должны выполняться специалистом в соответствии с правилами техники безопасности.
Процедура монтажа состоит из нескольких этапов. Сначала к входному отверстию присоединяется всасывающая труба с обратным клапаном, а к выходному отверстию — напорная магистраль. Затем корпус насоса и всасывающая магистраль заполняются водой, проверяется напряжение (220 В), после чего насос включается в электросеть.
Монтаж всасывающей магистрали требует непрерывного угла наклона от насоса к источнику водозабора (не менее 1° к горизонту).
! Недопустимо попадание воздуха во всасывающую магистраль.

Применение

Насос-автомат Джамбо 70/50 П-24 используется в частных домах, загородных коттеджах, на дачах и в других жилых помещениях для бесперебойного водоснабжения с автоматическим поддержанием в системе необходимого давления.

Примечание

Эксплуатация насоса с системой автоматического управления по давлению без воды категорически запрещена!

Рекомендации

Насос следует беречь от прямого воздействия солнечных лучей и не размещать его вблизи нагревательных приборов.
Перед длительным периодом просто из насоса необходимо слить остатки воды, промыть чистой водой и высушить.
Периодически нужно проверять максимальный напор и расход энергии насоса для исключения аварийной ситуации.

Гарантия качества

Насосная станция Джамбо обладает высокой производительностью, неприхотливостью к чистоте перекачиваемой воды и устойчивостью к колебаниям напряжения в электросети, что подтверждает ее качественную и надежную эксплуатацию на протяжении всего длительного срока службы.

Эксплуатационные ограничения

• допустимая концентрация твердых частиц в перекачиваемой воде – 150 г/м3
• максимальное количество включений насоса – 20 раз в час
• максимальный размер твердых включений в перекачиваемой воде – 0,8 мм
• допустимый температурный диапазон перекачиваемой воды – от +1°С до +50°С
• максимальная глубина всасывания – 9 м

Расходно-напорные характеристики насоса

Технические характеристики
