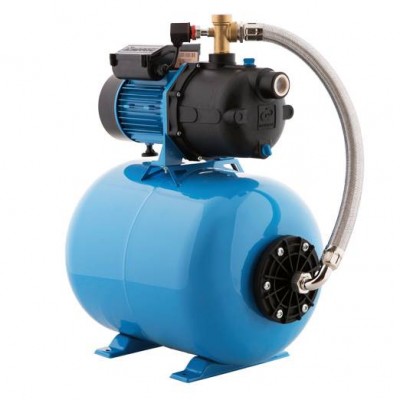

Насос-автомат Джилекс Джамбо 70/50 П-50 ДОМ

Описание

Джамбо 70/50 П-50 ДОМ представляет собой систему автоматизированного водоснабжения на базе самовсасывающего насоса с встроенным эжектором. Система автоматически включается и выключается по мере расходования воды потребителями, поддерживая необходимое давление в системе водоснабжения.

Конструкция

Насосная станция укомплектована поверхностным самовсасывающим электронасосом, горизонтальным гидроаккумулятором емкостью 50 литров, реле давления, манометром, соединительной арматурой и электрошнуром с вилкой. Установка оборудована системой индикацией. Имеется пульт управления.
Насос состоит из двух основных частей — насосной части и электродвигателя, которые крепятся на переходном фланце.
Корпус насоса выполнен из нержавеющей стали, а рабочее колесо и проточный блок «направляющий аппарат — трубка Вентури — сопло» — из износостойких пластических материалов.
Алюминиевый переходной фланец со стороны насосной части отделен от контакта с водой пластмассовой крышкой.
Графито-керамические торцевые самовсасывающиеся уплотнения предотвращают возможность внешней утечки из насосной части.
Асинхронный короткозамкнутый электродвигатель включает в себя статор, подшипниковые щиты, короткозамкнутый ротор и коробку выводов.
Статор электродвигателя защищен термопротектором и охлаждается вентилятором.

Отличительные особенности

• автоматическое управление по давлению


• встроенный внутренний эжектор


• система индикации


• пульт управления


• гидробак объёмом 50 литров


• плавный пуск


• защита электродвигателя


• износостойкие материалы


• экономное энергопотребление


• система самодиагностики


• длительный срок службы


• современный дизайн

Преимущества

Насосная станция сочетает в себе практичность насосов, обладающих самовсасывающей способностью, с достоинствами центробежных насосов, что создает оптимальные условия всасывания на входе в насос и обеспечивает высокое давление на выходе. В результате снижаются требования к чистоте перекачиваемой воды и наличию в ней растворенных газов.
Система Джамбо ДОМ обеспечивает плавный пуск, что способствует снижению механических нагрузок на насос и обратный клапан, позволяет предотвратить гидроудар при пуске насоса, а также значительно снижает пусковые токи.

Система индикации, используемая в данной насосной установке, обеспечивает визуальный контроль со стороны потребителя.
Пульт управления насосной установки оснащен различными видами защит, в том числе двойной защитой от «сухого хода», защитой от перегрузки по току и защитой по напряжению (160-250 В).

Монтаж

Все электромонтажные работы (установка розетки, подключение к питающей электросети, заземление и т.п.) должны выполняться специалистом в соответствии с правилами техники безопасности.

Процедура монтажа состоит из нескольких этапов. Сначала к входному отверстию присоединяется всасывающая труба с обратным клапаном, а к выходному отверстию — напорная магистраль. Затем корпус насоса и всасывающая магистраль заполняются водой, проверяется напряжение (220 В), после чего насос включается в электросеть.
Монтаж всасывающей магистрали требует непрерывного угла наклона от насоса к источнику водозабора (не менее 1° к горизонту).

! Недопустимо попадание воздуха во всасывающую магистраль.

Применение

Система автоматизированного водоснабжения Джамбо 70/50 П-50 ДОМ используется в частных домах, загородных коттеджах, на дачах и в других жилых помещениях для бесперебойного водоснабжения с автоматическим поддержанием в системе необходимого давления.

Примечание

Эксплуатация насоса с системой автоматического управления по давлению без воды категорически запрещена!

Рекомендации

Насос следует беречь от прямого воздействия солнечных лучей и не размещать его вблизи нагревательных приборов.

Перед длительным периодом просто из насоса необходимо слить остатки воды, промыть чистой водой и высушить.

Периодически нужно проверять максимальный напор и расход энергии насоса для исключения аварийной ситуации.

Гарантия качества

Насосная станция Джамбо ДОМ обладает высокой производительностью, неприхотливостью к чистоте перекачиваемой воды и устойчивостью к колебаниям напряжения в электросети, что подтверждает ее качественную и надежную эксплуатацию на протяжении всего длительного срока службы.

Эксплуатационные ограничения

• максимальное количество включений насоса — 20 раз в час


• допустимый температурный диапазон перекачиваемой воды — от +1°С до +50°С


• максимальная глубина всасывания — 9 м

Расходно-напорные характеристики насоса

Срок гарантии 12 месяцев.
