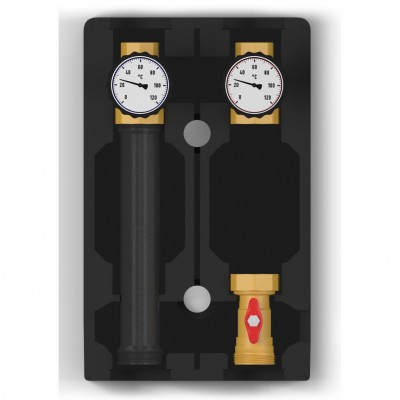

Группа насосная 1" прямая (без насоса)

Сведения об изделии
Прямые насосные группы RTE 54.101 предназначены для подачи теплоносителя, поступающего
из нагревателя, на контур. Подача осуществляется без смешения с теплоносителем из обратной
ветки. Группы без смесителя предназначены для использования в контурах, где не предусмотрено
дополнительное регулирование температуры подачи, таких как – контур бойлера ГВС, радиаторное
отопление и др.
Насосные группы RTE 54.101 поставляются в собранном виде, в изоляции.

Принцип действия
Насосная группа без смешения представляет собой готовый комплект арматуры и насоса
(опционально), предназначенный для выполнения функции циркуляции теплоносителя в контуре,
без дополнительной регулировки температуры жидкости. Комплект рассчитан на работу при
максимальном давлении 10 бар и температуре теплоносителя 110 °С. Подключение к контуру
нагревателя (котла), 1 ½” наружная резьба, находится снизу . Подключение к контуру потребителя,
1” внутренняя резьба, располагается сверху.

Конструкция
1. Термометр синий – обратная линия, шкала температур от 0 до 120 °С ;
2. Термометр красный – подающая линия, шкала температур от 0 до 120 °С ;
3. Отсечной шаровый кран;
4. Накидные гайки для подключения насоса 1 ½” НГ;
5. Патрубок обратной линии;
6. Блочная ЕРР теплоизоляция;
7. Обратный клапан;
8. Подключение к контуру потребителя 1” ВР
9. Подключение к контуру нагревателя (котла) 1 ½” НР

Технические характеристики
