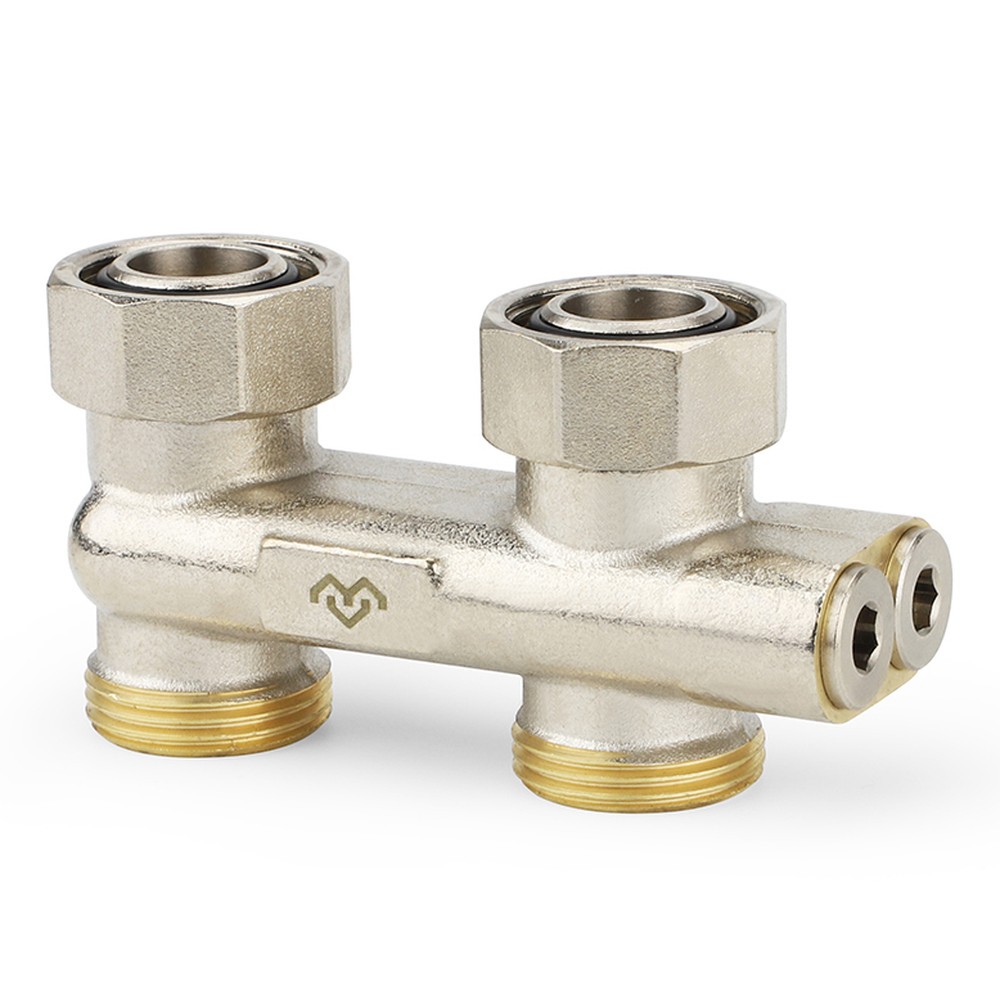

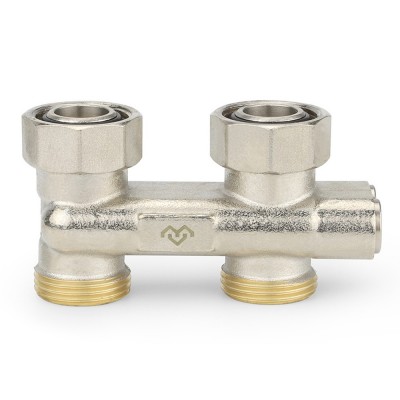

Узел нижнего подключения VARMEGA, 3/4quot;EKх3/4quot;EK НР-ВР, прямой, перекрестный, VM13951

Узлы Varmega предназначены для нижнего подключения отопительных приборов в системах отопления к стальным, медным, полипропиленовым, пластиковым и металлополимерным трубам.

Для радиаторов с межосевым расстоянием 50 мм используются стандартные двойные узлы, одинарные узлы используются для любых радиаторов с нефиксированным межосевым расстоянием.

Клапаны снабжены встроенными шаровыми кранами, с помощью которых можно полностью отключить отопительный прибор от системы. Открытие и закрытие шаровых кранов осуществляется с помощью отвертки с плоским шлицем.

Прямой радиаторный узел позволяет подключить радиатор к трубам, выходящим из пола, а угловой узел – к трубам, выходящим из стены.

На патрубках радиаторов с резьбой 3/4" узлы крепятся при помощи накидных гаек, в случае применения радиаторов с присоединительными отверстиями, имеющими резьбу 1/2”, узлы устанавливаются через переходные адаптеры Varmega VM14401.

Регулирование количества теплоносителя, проходящего через отопительный прибор, с помощью шаровых кранов не допускается.

Виды и модификации узлов:

• Одинарный со встроенным шаровым краном в угловом и прямом исполнении, предназначен для подключения радиаторов к двухтрубной системе. Для 1 радиатора требуется 2 одинарных узла.


• Сдвоенный с межосевым расстоянием 50 мм со встроенными шаровыми кранами в угловом и прямом исполнении, предназначен для подключения радиаторов к двухтрубной системе;


• Сдвоенный байпасный с межосевым расстоянием 50 мм со встроенными шаровыми кранами и байпасным вентилем в угловом и прямом исполнении, предназначен для подключения радиаторов к однотрубной системе;


• Сдвоенный перекрестный с межосевым расстоянием 50 мм со встроенными запорными вентилями в угловом и прямом исполнении, предназначен для подключения радиаторов к двухтрубной системе в случае несовпадения подключения подающего и обратного трубопроводов.
