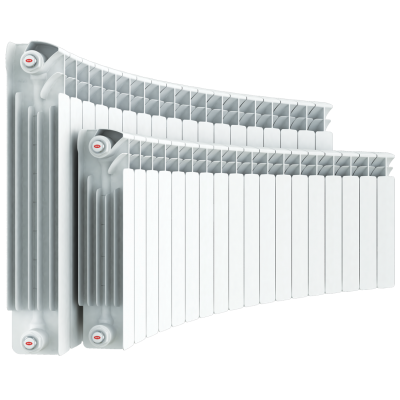

Радиатор биметаллический Rifar Base Ventil Flex R2406 500/12, левое подключение (без H-образного узла)

Биметаллические секционные радиаторы RIFAR Base широко используют при строительстве новых и модернизации существующих систем отопления по всей России. Эти радиаторы учитывают требования и особенности эксплуатации отопительных приборов в российских системах отопления. В числе прочих конструктивных преимуществ, свойственных этим биметаллическим радиаторам, следует отметить уникальный способ герметизации межсекционного соединения, существенно повышающий надежность отопительного прибора.

Надежность межсекционного соединения достигается за счет фрезерования торца коллектора под прокладку типа O-ring из материала EPDM. Такая технология сборки радиатора из секций обеспечивает герметичность межсекционного стыка за счет образования замкового соединения. Это соединение существенно надежнее обычного соединения коллекторов с использованием плоской прокладки, которое применяют в обычных биметаллических секционных радиаторах.

Каждая секция радиатора RIFAR Base состоит из стальной трубы, залитой под высоким давлением высококачественным алюминиевым сплавом, обладающим высокими прочностными и антикоррозионными свойствами. Полученное в результате изделие с развитым оребрением обеспечивает эффективную теплоотдачу при максимальном запасе прочности.

При производстве радиаторов компания РИФАР использует стальные трубы собственного изготовления из качественной конструкционной стали, обеспечивающие высокие эксплуатационные характеристики и коррозионную стойкость выпускаемых приборов.

Радиаторы RIFAR Base представлены тремя моделями с межосевыми расстояниями 500, 350 и 200 мм.

Модель RIFAR Base 500 - одна из самых надежных и мощных среди биметаллических радиаторов, что делает ее приоритетной при выборе радиаторов для отопления больших и/или слабоутеплённых помещений. Широкий модельный ряд позволяет выдержать единый стиль в помещениях с различными ограничениями по высоте в местах установки отопительных приборов. Преимуществом модели RIFAR Base 200 является закрытая задняя поверхность секции, что позволяет использовать прибор в сочетании с панорамным остеклением окон.

Радиаторы RIFAR Base предназначены для использования в водяных системах отопления открытого или закрытого типа, подключенным к внешним теплосетям по зависимой или независимой схемам.

Серийно производятся радиаторы с числом секций от 4 до 14.

Радиаторы модификации RIFAR Base Ventil предназначены для нижнего подключения к системе отопления и применяются при устройстве современных систем отопления с лучевой разводкой или модернизации традиционных систем отопления со скрытием инженерных коммуникаций.

Для установки радиаторов вдоль закругленных стен производятся уникальные радиаторы с радиусом кривизны RIFAR Base Flex.

Подтверждая высокие конструктивные характеристики своих радиаторов и благодаря системе контроля качества, действующей на предприятии, компания РИФАР устанавливает гарантийный срок на радиаторы модели Base 10 лет при соблюдении условий монтажа и эксплуатации; срок службы радиаторов составляет 25 лет с момента установки.

Радиаторы RIFAR Base прошли обязательную сертификацию на соответствие требованиям ГОСТ 31311-2005. Вся продукция застрахована СПАО «ИНГОССТРАХ».

Технические характеристики одной секции

Межосевое расстояние, мм	Габаритные размеры, мм			Номинальный тепловой поток, Вт	Объем теплоносителя, л	Масса, кг
	высота	ширина	глубина
500	570	80	100	197	0,20	1,84
350	415	80	90	139	0,18	1,25
200	261	80	100	100	0,16	0,90

Паспорт изделия

Радиаторы отопления RIFAR предназначены для установки в центральных и индивидуальных системах отопления и соответствуют российским требованиям нормативных документов ГОСТ 31311-2005. Имеется возможность специального исполнения FLEX - радиаторы с радиусом кривизны, VENTIL - радиаторы с нижним подключением.

Установка такого радиатора возможна с использованием стандартных кронштейнов вдоль стены с любым радиусом не менее 1450 мм.
Возможно изготовление радиаторов как для выпуклых, так и для вогнутых стен.

Благодаря уникальной технологии сборки радиаторов Rifar FLEX из секций классических моделей Rifar Base 500, Base 350, Base 200 имеются широкие возможности, например, по выбору внешнего вида, габаритных размеров и теплотехнических характеристик прибора. Придание изогнутой формы радиатору не изменяет его эксплуатационные параметры по сравнению с обычными радиаторами. Кроме того, Rifar FLEX сохраняет в полном объеме теплотехнические характеристики той модели, из секций которой собран. Радиаторы Rifar FLEX в исполнении VENTIL имеют возможность подключения к системе отопления с нижним подводом теплоносителя.

Выпускается под заказ с числом секций от 4 до 14.

В качестве теплоносителя для радиаторов RIFAR Base FLEX допускается использование только специально подготовленной воды согласно п. 4.8 СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей Российской Федерации».

При заказе радиаторов RIFAR FLEX необходимо указать:

• модель радиатора;
• количество секций;
• способ подключения;
• радиус эркера.

Расчет радиуса эркера

Если отсутствует план помещения с указанием радиуса эркера, для расчетов можно воспользоваться следующей формулой:




Пример:
a = 200 мм, b = 2000 мм, Радиус эркера 2600 мм

Технические характеристики

Расчет теплотехнических характеристик таких радиаторов аналогичен расчету моделей секций, из которых он собирается.

Производитель оставляет за собой право вносить изменения без дополнительного уведомления.

Гарантии производителя

Подтверждая высокие конструктивные характеристики своих радиаторов и благодаря системе контроля качества, действующей на предприятии, компания «РИФАР» устанавливает гарантийный срок на радиаторы модели Base 10 лет при соблюдении условий транспортировки, хранения, монтажа и эксплуатации; срок службы радиаторов составляет 25 лет с момента установки.

Радиаторы, производимые компанией «РИФАР», соответствуют ГОСТ 31311-2005 и прошли обязательную сертификацию. Вся продукция застрахована СПАО «ИНГОССТРАХ».
