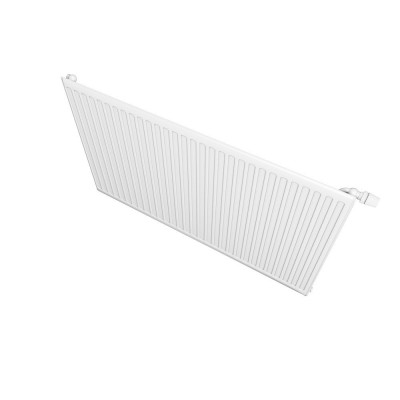

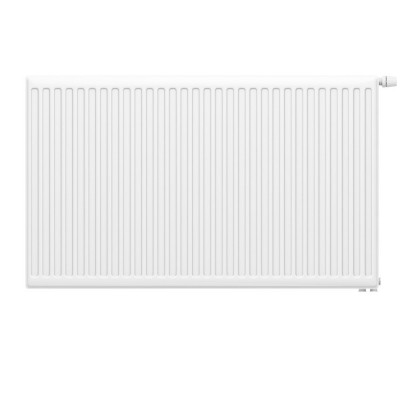

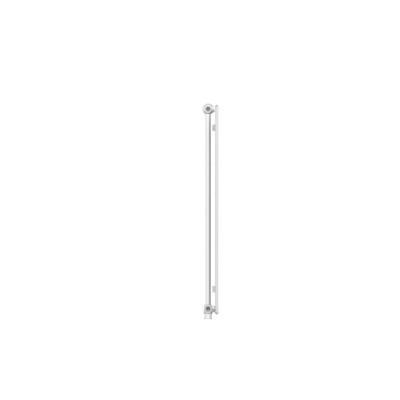

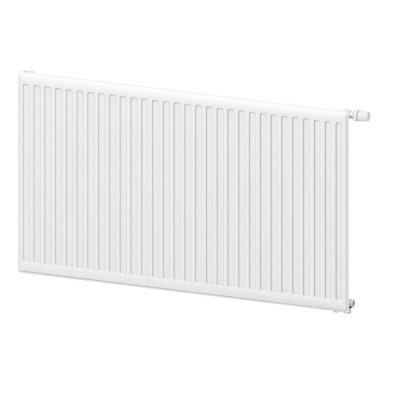

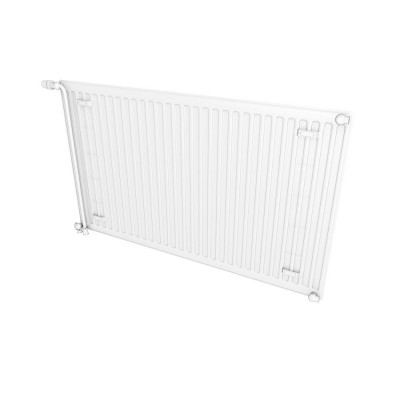

Стальной панельный радиатор Valve Compact Hygiene 10X600X2300

Для производства радиаторов LEMAX используется сталь Correx (08Ю) - металл нового поколения для радиаторов. Повышение устойчивости готовых изделий к язвенной коррозии в 1,5 раза по сравнению с рядовыми марками стали, отсутствие коррозионно-активных неметаллических включений. Применение стали Correx позволяет существенно увеличить эксплуатационный ресурс стальных радиаторов отопления.

Модели типа 10 Valve Compact Hygiene являются наиболее компактными из гигиенических радиаторов: они представляют собой одну отопительную панель без конвективных панелей и защитных решеток. Такой радиатор легко мыть с любой из его сторон, что отвечает строгим санитарным нормам медицинских или детских учреждений. Боковое подключение радиаторов типа 10 С позволяет им работать с максимальным КПД, благодаря чему небольшой радиатор развивает достаточную мощность. Выпускаются с приваренными элементами крепления Hook/Standart. Радиаторы с нижним подключением VC выпускаются с правым расположением нижних отверстий для подключения к системе отопления. Радиаторы с левым расположением нижних отверстий для подключения к системе отопления выпускаются по запросу.

Устройство и принцип действия

Конструкция радиатора типа 10 Valve Compact Hygiene крайне проста:

• 1 стальная отопительная панель, сваренная методом контактной высокочастотной сварки из листов стали толщиной 1,2 мм;
• 4 отверстия для ввода и вывода теплоносителя и для крана Маевского (клапана для отвода воздуха). Кран Маевского устанавливается на верхнее отверстие, противоположное входному. Четвертое свободное отверстие закрывают при монтаже заглушкой.

Теплоноситель поступает в отопительную панель через верхнее отверстие и благодаря естественному давлению равномерно распределяется в радиаторе. Эффективность радиатора длиной более 100 мм может быть увеличена с помощью перекрестного подключения – способа, при котором теплоноситель выводится через отверстие в противоположном от входа нижнем углу.

Техническая информация о радиаторах типа 10 Valve Compact Hygiene:

максимальное рабочее давление 1,0 МПа;

• испытательное давление 1,5 МПа;
• максимальная температура теплоносителя 120 °С.
• Применение

Основная сфера применения гигиенических (санитарных) радиаторов - это медицинские, детские и общественные учреждения, предприятия питания. Наиболее мощные санитарные радиаторы могут быть установлены в жилых помещениях.
Комплектация

В комплект поставки радиаторов типа 10 Valve Compact Hygien входят:

• радиатор - 1 шт.;
• кронштейн L- образный - 3 шт.;
• кран Маевского - 1 шт.;
• пробка глухая - 2 шт.;
• встраиваемый клапан LEMAX CLICK RA - 1шт.*;
• крепления для кронштейнов - 6 шт. (дюбель-шуруп);
• упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);
• паспорт.

*для радиаторов с нижним подключением (VC), укомплектованных встраиваемым клапаном LEMAX CLICK RA, рекомендуются термоголовки: LEMAX ET03, LEMAX ET04.

Гарантия производителя на радиаторы типа 10 Valve Compact Hygiene - 10 лет.

Код	175359
Серия	Hygiene
Исполнение	горизонтальное
Тип радиатора	тип 10
Испытательное давление, бар	15
Максимальное рабочее давление, бар	10
Подключение	нижнее
Максимальная температура теплоносителя, C	120
Масса брутто, кг, не более	31.02
Срок заводской гарантии, лет	10
