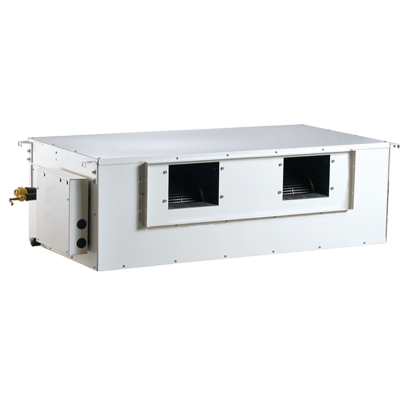

Внутренний блок TCL COMPACT AHU TMV-V140F1/XFN1Y

Высоконапорные канальные блоки со 100% притоком свежего воздуха VF1-X

Канальные высоконапорные блоки со 100% притоком свежего воздуха – это внутренние блоки с возможностью беспрерывной обработки воздуха, поступающего с улицы. В блоках применяется более мощный теплообменник в сравнении с обычными кондиционерами, который позволяет более эффективно утилизировать высоко-потенциальное тепло из уличного воздуха в теплое время года. Блоки являются отличной альтернативой использованию классических систем приточной вентиляции воздуха.

Данные блоки являются частью общей мультизональной системы кондиционирования и могут использоваться, как совместно с внутренними блоками, обеспечивающими комплексное кондиционирование, так и отдельно. Наряду с обычными кондиционерами, блоки интегрируются в общую систему управления и могут быть подключены к центральной консоли управления или к системе диспетчеризации более высокого уровня.

Правила применения блоков со 100% притоком свежего воздуха в системах TMV:

1) В случае подключения блоков VF1-X с производительностью 28,0~56,0 кВт к наружным блокам TMV с номинальной производительностью 22,4~56,0 кВт, не допускается их одновременное применение наряду со стандартными внутренними блоками. Одновременно допускается подключение к данным наружным блокам 2-х блоков TMV-V140F1/XFN1Y (15,5 кВт).

2) Производительность внутреннего блока VF1-X (28,0~56,0 кВт) или 2 внутренних блоков TMV-V140F1/ XFN1Y (15,5 кВт) должна находиться в пределах коридора мощности 80%~115% от номинальной производительности наружного блока.

3) Для компоновки систем в которых используются, как обычные внутренние блоки, так и блоки со 100% притоком свежего воздуха, необходимо принимать, что производительность блока / блоков VF1-X не должна превышать 30% от суммарной производительности стандартных внутренних блоков, при этом совокупная производительность данных блоков должна находиться в коридоре 50%~100% от номинальной производительности наружного, превышение мощности наружного блока не допускается.

Характеристики:

• Холодопроизводительность, кВт: 15,5
• Теплопроизводительность, кВт: 10,0
• Потребляемая мощность, охлаждение (кВт): 0,42
• Потребляемая мощность, обогрев (кВт): 0,42
• Уровень шума внутреннего блока, дБ(А): 45 / 41 / 39
• Расход воздуха внутреннего блока, м3/ч: 2050
• Трубопроводы хладагента, жидкость / газ: Ф9,52 (3/8") / Ф15,88 (5/8")
• Тип электропитания: 220-240В / 50Гц / 1ф
• Межблочный кабель: Экранированный 2 х 0,75мм2
• Габариты внутреннего блока (Ш х В х Г): 1200 х 590 х 380
• Вес внутреннего блока, кг: 58
• Модель внутреннего блока: TMV-V140F1/XFN1Y
• Рабочий ток (охлаждение), А: 2,0
• Рабочий ток (обогрев), А: 2,0
• Страна производства: Китай
• Гарантия, лет: 3
• Хладагент: R410A
